EasyPact Circuit Breaker >>>



วิธีการเลือกรุ่นเบรกเกอร์ EasyPact 100 A เพื่อการใช้งาน (Catalog Number)

ขนาด 100 แอมแปร์เฟรม
EZD
100
N
3
015
- พิกัดการทนกระแสลัดวงจร (IC) 7.5 kA รุ่น EZD 100 B
EasyPact
ขนาดเฟรม
พิกัดทนกระแสลัดวงจร
จำนวนโพล
พิกัดกระแส
- พิกัดการทนกระแสลัดวงจร (IC) 10 kA รุ่น EZD 100 F
เซอร์กิตเบรกเกอร์
100 :100 Ampframe
B: 7.5 kA
1:1-Pole
015 : 15A
- พิกัดการทนกระแสลัดวงจร (IC) 15 kA รุ่น EZD 100 N

F: 10 kA
2:2-Pole
020 : 20A
- พิกัดการทนกระแสลัดวงจร (IC) 30 kA รุ่น EZD 100 H

N: 15 kA
3:3-Pole
025 : 25A

H: 30 kA
4:4-Pole
030 : 30A

040 : 40A

050 : 50A

060 : 60A

075 : 75A

080 : 80A

100 : 100A
100 Amptrame 1 Pole

EZD100H 1P : 30 kA ที่ 220/240V
Ampere Rating พิกัดกระแส
Catalog No. รุ่น

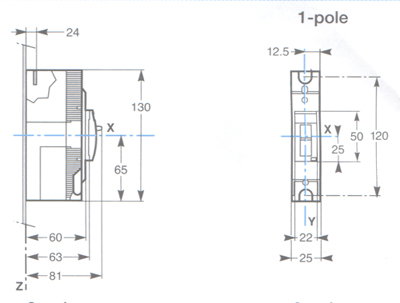

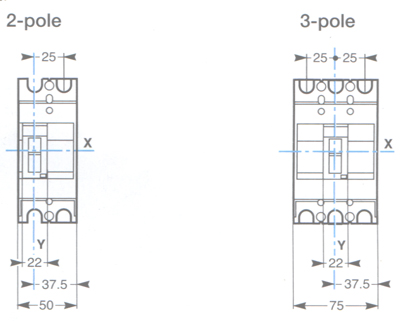

Dimensions EZD100 Amptrame
15
EZD100H1015
20
EZD100H1020
25
EZD100H1025
30
EZD100H1030
40
EZD100H1040
50
EZD100H1050
60
EZD100H1060
75
EZD100H1075
80
EZD100H1080
100
EZD100H1100


100 Amprame 2 Pole

EZD100H 2P : 30 kA ที่ 400/415V
Ampere Rating พิกัดกระแส
Catalog No. รุ่น
15
EZD100H2015
20
EZD100H2020
25
EZD100H2025
30
EZD100H2030
40
EZD100H2040
50
EZD100H2050
60
EZD100H2060
75
EZD100H2075
80
EZD100H2080
100
EZD100H2100

100 Amptrame 3 Pole

EZD100B : 7.5 kA ที่ 400/415V
EZD100F : 10 kA ที่ 400/415V
EZD100N : 15 kA ที่ 400/415V
EZD100H : 30 kA ที่ 400/415V
Ampere Rating
Catalog No.
Catalog No.
Catalog No.
Catalog No.
พิกัดกระแส
รุ่น
รุ่น
รุ่น
รุ่น
15
EZD100B3015
EZD100F3015
EZD100N3015
EZD100H3015
20
EZD100B3020
EZD100F3020
EZD100N3020
EZD100H3020
25
EZD100B3025
EZD100F3025
EZD100N3025
EZD100H3025
30
EZD100B3030
EZD100F3030
EZD100N3030
EZD100H3030
40
EZD100B3040
EZD100F3040
EZD100N3040
EZD100H3040
50
EZD100B3050
EZD100F3050
EZD100N3050
EZD100H3050
60
EZD100B3060
EZD100F3060
EZD100N3060
EZD100H3060
75
-
EZD100F3075
EZD100N3075
EZD100H3075
80
-
EZD100F3080
EZD100N3080
EZD100H3080
100
-
EZD100F3100
EZD100N3100
EZD100H3100
